Артикул:
UNS-400-35KV-S

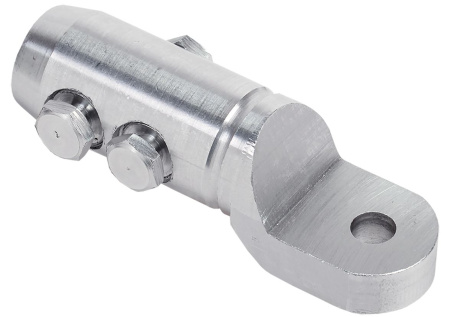

Наконечники болтовые НС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
Преимущества
- У наконечников НС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
- На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
Технические характеристики
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Цвет изоляции | Прочее |
| Количество винтов или болтов | 3 |
| Температура эксплуатации °C | -60...+80 |
| Внутр размер присоед части мм | 13.0 |
| Длина | 133.5 |
| Высота | 45.5 |
| Ширина | 42.0 |
| Вес кг | 0,404 |
| Момент срыва головки болта при монтаж каб линий Нм | 62,2 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Метрический размер болта - М | 20х1,5 |
| Рабочее напряжение В | 35000 |
| Номин поперечное сечение мм² | 400 |
| Материал | Дюралюминиевый сплав |
| ChangeTrackingMask | 0 |
