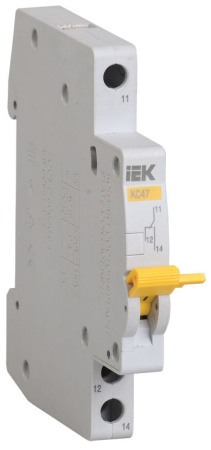

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47. После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Преимущества
- Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.
Технические характеристики
| Количество переключающих контактов | 1 |
| Функционал назначение или применение | Контакт состояния |
| Тип подключения | Винтовое соединение |
| Степень защиты - IP | IP20 |
| Ширина по количеству модульных расстояний | 0,5 |
| Тип монтажа | На DIN-рейку (DRA) |
| Макс сечение входящего кабеля мм² | 2,5 |
| Номин напряжение постоян тока - DC В | 110 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Номинальное напряжение в сети перемен тока 50 Гц В | 230 |
| ChangeTrackingMask | 0 |
Технические характеристики
| Ширина по количеству модульных расстояний | 0,5 |
| Функционал назначение или применение | Контакт состояния |
| Тип подключения | Винтовое соединение |
| Тип монтажа | На DIN-рейку (DRA) |
| Степень защиты - IP | IP20 |
| Номинальное напряжение в сети перемен тока 50 Гц В | 230 |
| Номин напряжение постоян тока - DC В | 110 |
| Макс сечение входящего кабеля мм² | 2,5 |
| Количество переключающих контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
Технические характеристики
| Ширина по количеству модульных расстояний | 0,5 |
| Функционал назначение или применение | Контакт состояния |
| Тип подключения | Винтовое соединение |
| Тип монтажа | На DIN-рейку (DRA) |
| Степень защиты - IP | IP20 |
| Номинальное напряжение в сети перемен тока 50 Гц В | 230 |
| Номин напряжение постоян тока - DC В | 110 |
| Макс сечение входящего кабеля мм² | 2,5 |
| Количество переключающих контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
Технические характеристики
| Ширина по количеству модульных расстояний | 0,5 |
| Функционал назначение или применение | Контакт состояния |
| Тип подключения | Винтовое соединение |
| Тип монтажа | На DIN-рейку (DRA) |
| Степень защиты - IP | IP20 |
| Номинальное напряжение в сети перемен тока 50 Гц В | 230 |
| Номин напряжение постоян тока - DC В | 110 |
| Макс сечение входящего кабеля мм² | 2,5 |
| Количество переключающих контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
Технические характеристики
| Ширина по количеству модульных расстояний | 0,5 |
| Функционал назначение или применение | Контакт состояния |
| Тип подключения | Винтовое соединение |
| Тип монтажа | На DIN-рейку (DRA) |
| Степень защиты - IP | IP20 |
| Номинальное напряжение в сети перемен тока 50 Гц В | 230 |
| Номин напряжение постоян тока - DC В | 110 |
| Макс сечение входящего кабеля мм² | 2,5 |
| Количество переключающих контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
|
Вид товара
|
Кнопка состояния |
|
Гарантийный срок, лет
|
7 |
|
Объём, м3
|
9.4E-5 |
|
Длина, см
|
7.3 |
|
Ширина, см
|
1.5 |
|
Тип монтажа
|
На DIN-рейку (DRA) |
|
Тип подключения
|
Винтовое соединение |
|
Количество переключающих контактов
|
1 |
|
Кол-во норм разомкнутых - НО контактов
|
1 |
|
Кол-во нормально замкнутых - НЗ контактов
|
1 |
|
Ширина по количеству модульных расстояний
|
0,5 |
|
Функционал назначение или применение
|
Контакт состояния |
|
Макс сечение входящего кабеля мм²
|
2,5 |
