Артикул:
KMD11-009-024-10

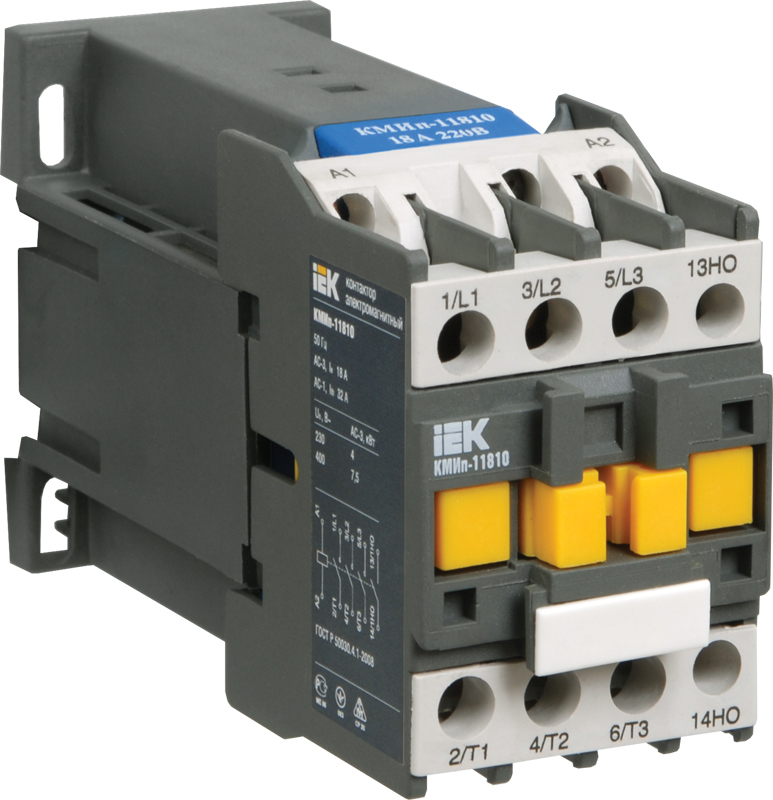

Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов. Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов. По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1 (МЭК60947-4-1). Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623.
Преимущества
- Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
- Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
- Экономия электрической энергии в случае применения катушки управления на постоянном токе.
Технические характеристики
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Номин рабочий ток Ie 400 В А | 9 |
| Номин напряж питания цепи управ Us пост тока DC В | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц В | - |
| ChangeTrackingMask | 0 |
| Вес кг | 0,56 |
| Глубина мм | 119.0 |
| Высота мм | 76.0 |
| Ширина мм | 47.0 |
| Температура эксплуатации °C | -25...+50 |
| Тип монтажа | При помощи винтов, на DIN-рейку |
| Степень защиты - IP | IP20 |
| Кол-во дополнительных контактов | 1 |
| Мощность рассеивания Вт | 3 |
| Мех износостойкость млн циклов | 10.0 |
| Время срабатывания при размыкании мс | 4÷19 |
| Время срабатывания при замыкании мс | 12÷22 |
| Жесткий кабель без наконечника мм² | 1,5÷4,0 |
| Диапазоны напряж управления при отпускании Uc | 0,7÷0,1 |
| Гибкий кабель без наконечника мм² | 1,0÷2,5 |
| Диапазоны напряж управления при срабатыв Uc | 0,85÷1,1 |
| Момент затяжки Нм | 0,8 |
| Условный ток короткого замыкания Inc А | 1000 |
| Макс кратковременная нагрузка А | 162 |
| Номин мощность при AC-3 660 В кВт | 5.5 |
| Номин мощность при AC-3 400 В кВт | 4.0 |
| Номин мощность при AC-3 230 В кВт | 2.2 |
| Условный тепловой ток Ith при АС-1 А | 20 |
| Номин импульсное напряжение кВ | 6 |
| Номин напряжение изоляции Ui В | 660 |
| Номин раб напряжение переменного тока Ue В | 230; 400; 660 |
| Доп конт - Сечение присоединяемых проводников мм² | 1...4 |
| Количество полюсов | 3 |
| Кол-во вспомогат переключающих контактов | 0 |
| Кол-во вспом норм разомк-НО конт опереж | 0 |
| Кол-во норм замк-НЗ конт с задер переключ | 0 |
| Тип напряжения управления | Постоянный (DC) |
| Доп конт - Сопротивление изоляции мОм | > 10 |
| Доп конт - Макс кратковременная нагрузка А | 100 |
| Доп конт - Минимальная вкл способность Imin мА | 10 |
| Доп конт - Минимальная вкл способность Umin В | 24 |
| Доп конт - Ток термической стойкости In А | 10 |
| Доп конт - Номин напряжение изоляции Ui В | 660 |
| Доп конт - Номин напряжение Un DC В | ≤ 440 |
| Доп конт - Номин напряжение Un AC В | ≤ 660 |
