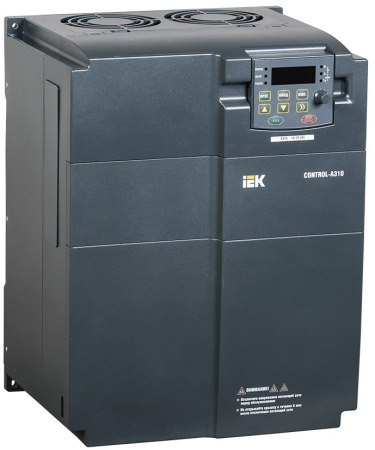

Преобразователи частоты CONTROL A310 предназначены для управления асинхронными электродвигателями в широком диапазоне различных применений. ПЧ CONTROL A310 сконструированы с учётом строгих современных требований к надёжности и безопасности и обеспечивают потребителя всем необходимым функционалом для построения систем частотно-управляемого электропривода. Компактные размеры и съёмная панель управления позволяют использовать CONTROL A310 при конструировании компактных установок. ПЧ CONTROL A310 обеспечивает следующие технические возможности и характеристики: - устойчивость к перегрузкам до 180% - наличие специального насосного режима - встроенная поддержка MODBUS RTU (RS-485) - встроенная поддержка ЭНКОДЕРА - встроенный DC дроссель (не все номиналы) - контроль расстояния перемещения - PID контроллер - "виртуальные" реле - съёмная русифицированная панель управления
Преимущества
- Выдерживает перегрузки до 180%.
- Съёмная русифицированная панель управления.
- Специальный "насосный" режим работы.
- PID регулятор.
- Поддержка энкодера в базовой комплектации.
- Встроенный DC дроссель.
- Система "виртуальных" реле.
- MODBUS RTU в базовой комплектации.
Технические характеристики
Количество вход фаз | 3 |
Частота сети | 50/60 Гц |
Сетевое напряжение В | 400 |
ChangeTrackingMask | 0 |
Выход. напряжение В | 0...400 |
Номинальный выходной ток I2N А | 45.0 |
Макс. выходное напряжение В | 400 |
Класс защиты от поражения электрическим током | I |
Количество фаз | 3 |
Макс сечение входящего кабеля мм² | 6 |
Макс мощность двигателя HD-реж пост нагрузки лс | 25 |
Макс мощность двигателя ND-реж перем нагрузки лс | 30 |
Макс мощность двигателя HD-реж пост нагрузки кВт | 18,5 |
Макс мощность двигателя ND-реж перем нагрузки кВт | 22 |
Температура эксплуатации °C | -10...40 |
Климатическое исполнение | УХЛ3.1 |
Вес кг | 11,9 |
Тип охлаждения | Вентилятор (встроенный) |
Номин импульсное выдерживаемое напряжение кВ | 4 |
Тип управления | Векторное управ в разомкнутом контуре |
Выходной ток ND-реж переменной нагрузки А | 45.0 |
Входной ток ND-реж переменной нагрузки А | 46,5 |
Выходной ток HD-реж постоянной нагрузки А | 37.0 |
Входной ток HD-реж постоянной нагрузки А | 38,5 |
Несущая частота кГц | 0,5...16 |
Выходная частота Гц | 3200 |
Диапазон раб вход напряжения В | 380...420 |
Глубина мм | 223 |
Ширина мм | 260 |
Высота мм | 340 |
Степень защиты - IP | IP20 |
Тип преобразователя | Непосредственный преобразователь |
Выход мощность при номин выход напряжении кВт | 22.00 |
Макс частота на выходе Гц | 3200 |
Количество выход фаз | 3 |
Технические характеристики
Диапазон раб вход напряжения В | 380...420 |
Глубина мм | 223 |
Выходной ток ND-реж переменной нагрузки А | 45.0 |
Выходной ток HD-реж постоянной нагрузки А | 37.0 |
Выходная частота Гц | 3200 |
Выход. напряжение В | 0...400 |
Выход мощность при номин выход напряжении кВт | 22.00 |
Высота мм | 340 |
Входной ток ND-реж переменной нагрузки А | 46,5 |
Входной ток HD-реж постоянной нагрузки А | 38,5 |
Вес кг | 11,9 |
Ширина мм | 260 |
Частота сети | 50/60 Гц |
Тип управления | Векторное управ в разомкнутом контуре |
Тип преобразователя | Непосредственный преобразователь |
Тип охлаждения | Вентилятор (встроенный) |
Температура эксплуатации °C | -10...40 |
Степень защиты - IP | IP20 |
Сетевое напряжение В | 400 |
Номинальный выходной ток I2N А | 45.0 |
Номин импульсное выдерживаемое напряжение кВ | 4 |
Несущая частота кГц | 0,5...16 |
Макс. выходное напряжение В | 400 |
Макс частота на выходе Гц | 3200 |
Макс сечение входящего кабеля мм² | 6 |
Макс мощность двигателя ND-реж перем нагрузки лс | 30 |
Макс мощность двигателя ND-реж перем нагрузки кВт | 22 |
Макс мощность двигателя HD-реж пост нагрузки лс | 25 |
Макс мощность двигателя HD-реж пост нагрузки кВт | 18,5 |
Макс выход при линейной нагрузке при номин выход напряж кВт | 19 |
Количество фаз | 3 |
Количество выход фаз | 3 |
Количество вход фаз | 3 |
Климатическое исполнение | УХЛ3.1 |
Класс защиты от поражения электрическим током | I |
