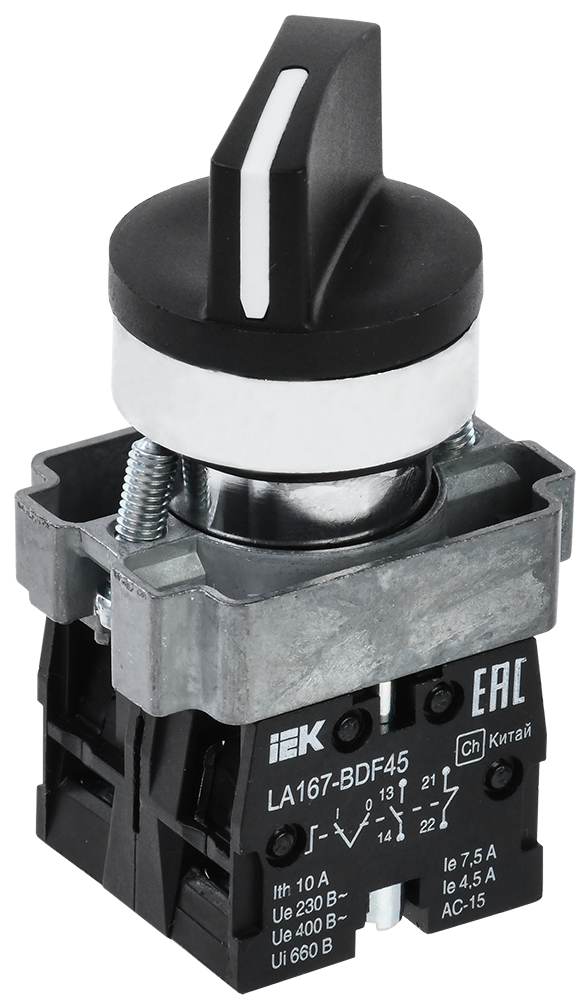

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.
Преимущества
- Высокая износостойкость.
- Степень защиты от пыли и влаги – до IP65.
- Быстрое замыкание/размыкание.
- Универсальность и широкий ассортимент.
Технические характеристики
Тип изделия/компонента | Пакетный переключатель |
Функции переключателя | Многоступенчатый переключатель |
Тип выключателя | Переключатель ВКЛ/ОТКЛ |
Глубина мм | 70.0 |
Высота мм | 30.0 |
Ширина мм | 40.0 |
Номинальная способность к присоединению мм² | 2х2,5 |
Цвет | Черный |
Диаметр отверстия мм | 22.0 |
Номин раб напряжение DC контактов В | 24; 48; 110; 220; 440 |
Номин раб напряжение AC контактов В | 110; 230; 400; 660 |
Класс защиты от поражения электрическим током | II |
Температура эксплуатации °C | -10…40 |
Группа механического исполнения по ГОСТ 17516_1 | М4 |
Степень защиты - IP сторона контактов | IP00 |
Мех износостойкость млн циклов | 0,6 |
Электр износостойкость млн циклов | 0,3 |
Номин рабочий ток Ie при АС-15 400 В А | 4,5 |
Номин рабочий ток Ie при AC-15 230 В А | 7,5 |
Номин тепловой ток Ith А | 10 |
Номин напряжение изоляции Ui В | 660 |
Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
Тип подключения силовой электрич цепи | Винтовое соединение |
Кол-во вспомогат норм разомкнутых-НО конт | 1 |
Степень защиты - IP передняя сторона | IP57 |
Тип элемента управления | Короткая поворотная ручка (узкий хват) |
Конструкция прибора | Встраиваемое устройство |
Кол-во позиций переключения | 2 |
Номин продолжительный ток Iu А | 7.5 |
Макс допустимое раб напряжение Ue AC В | 400 |
Количество полюсов | 1 |
ChangeTrackingMask | 0 |
