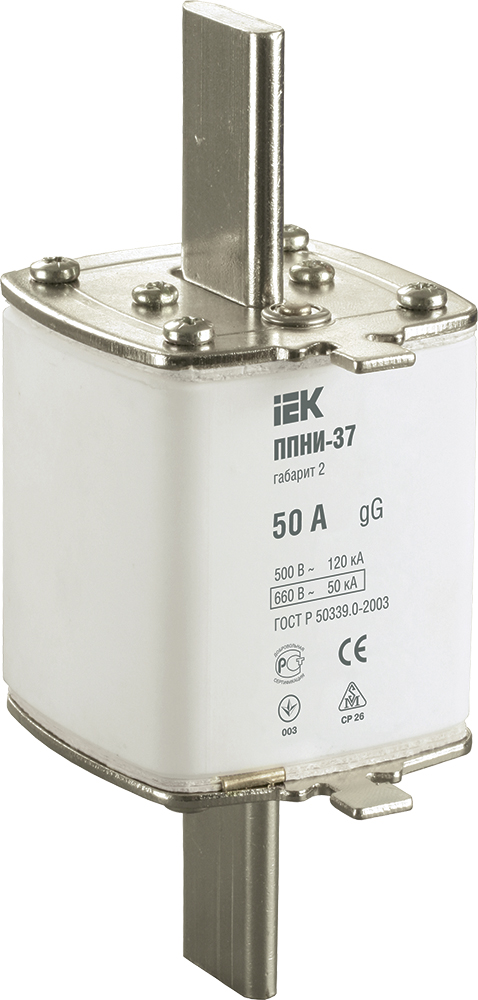

Предохранители плавкие серии ППНИ типа gG общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А. Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц. Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (ЩО); шкафы низкого напряжения (ШРПНН); шкафы и ящики управления. Соответствуют требованиям ГОСТ Р 50339.0, 50339.2.
Преимущества
- Сниженные более чем на 30% потери мощности по сравнению с предохранителями ПНП2 вследствие современной конструкции, технологии изготовления и качества применяемых материалов в предохранителях ППНИ.
- Высокая стойкость основания держателя (изолятора) к механическим воздействиям благодаря исполнению из армированной термореактивной пластмассы.
- Уменьшенные на 10-20% по сравнению с предохранителями ПН-2 габаритные размеры предохранителей ППНИ.
- Широкий ассортиментный ряд предохранителей ППНИ, включающий в себя плавкие вставки с номинальными токами от 2 А до 630 А, всего 82 позиции в 6 габаритах.
- Защита от перегрузок вследствие наличия функции токоограничения, позволяющей снизить ожидаемый ток короткого замыкания в несколько раз.
- Широкий диапазон рабочих температур, от -45°С до +60°С, позволяет применять предохранители ППНИ в разных климатических поясах.
- Высокая отключающая способность: при 660 В - 50 кА, а при 500 В - 120 кА.
Технические характеристики
Климатическое исполнение | УХЛ3 |
Номин частота Гц | 50 |
Тип индикатора срабатывания | Верхний индикатор срабатывания |
Категория применения | gL/gG (для защиты кабелей и распределительных устр |
Номин раб напряжение В | 690 |
Номин ток А | 50 |
Конструктивный размер | Типоразмер 2 (NH2) |
ChangeTrackingMask | 0 |
Номин отключающая способность кА | - |
Тип напряжения | Переменный (AC) |
Степень защиты - IP | IP00 |
Гарантийный срок, лет
|
5 |
Объём, м3
|
0.000938 |
Длина, см
|
15.5 |
Ширина, см
|
6 |
Климатическое исполнение
|
УХЛ3 |
Номин частота Гц
|
50 |
Номин раб напряжение В
|
690 |
Номин ток А
|
50 |
Категория применения
|
gL/gG (для защиты кабелей и распределительных устр |
Номин отключающая способность кА
|
- |
