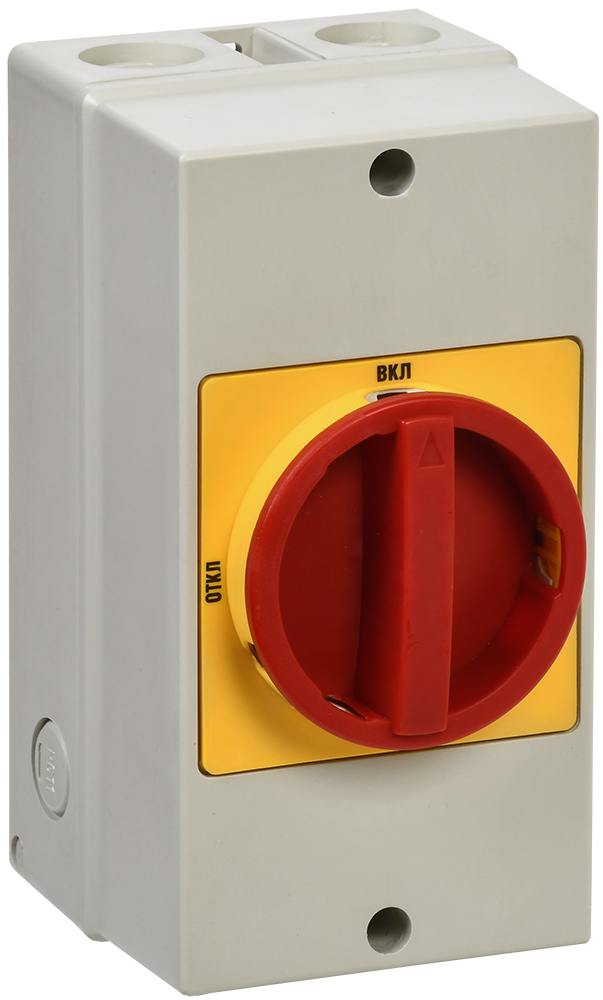

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В. По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03. Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Преимущества
- Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
- Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
- Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- - минимальное электрическое сопротивление замкнутого контакта;
- - высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- - обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- - достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- - большой ресурс работы (количество переключений до отказа).
Технические характеристики
Конструкция прибора | Устройство наруж. монтажа |
Кол-во позиций переключения | 2 |
Номин продолжительный ток Iu А | 32.0 |
Макс допустимое раб напряжение Ue AC В | 400 |
Количество полюсов | 3 |
ChangeTrackingMask | 0 |
Тип изделия/компонента | Кулачковый переключатель |
Функции переключателя | Многоступенчатый переключатель |
Тип выключателя | Переключатель ВКЛ/ОТКЛ |
Номинальная способность к присоединению мм² | 10 |
Цвет | Красный |
Номин раб напряжение AC контактов В | 230; 400 |
Класс защиты от поражения электрическим током | II |
Температура эксплуатации °C | -25…40 |
Конструктивное исполнение | В корпусе |
Группа механического исполнения по ГОСТ 17516_1 | M1 |
Степень защиты - IP в оболочке | IP54 |
Мех износостойкость млн циклов | 0,1 |
Электр износостойкость млн циклов | 0,03 |
Ток предохранителя qG А | 50 |
Номин условный ток короткого замыкания Icn А | 3000 |
Номин мощность при AC-3 400 В кВт | 9 |
Номин мощность при AC-3 230 В кВт | 5,5 |
Номин мощность при AC-23 400 В кВт | 11 |
Номин мощность при AC-23 230 В кВт | 7,5 |
Номин рабочий ток Ie при АС-3 400 В А | 22 |
Номин рабочий ток Ie при АС-3 230 В А | 22 |
Номин рабочий ток Ie при АС-23 400 В А | 30 |
Номин рабочий ток Ie при АС-23 230 В А | 30 |
Номин рабочий ток Ie при АС-21 АС-22 400 В А | 32 |
Номин рабочий ток Ie при АС-21 АС-22 230 В А | 32 |
Номин напряжение В | 230/400 |
Номин тепловой ток Ith А | 32 |
Номин импульсное выдерживаемое напряжение кВ | 4 |
Номин напряжение изоляции Ui В | 660 |
Обозначение положений | ОТКЛ-ВКЛ |
Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Тип подключения силовой электрич цепи | Винтовое соединение |
Кол-во вспомогат норм разомкнутых-НО конт | 0 |
Степень защиты - IP передняя сторона | IP54 |
Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
Гарантийный срок, лет
|
3 |
Объём, м3
|
0.0015592 |
Длина, см
|
16.5 |
Ширина, см
|
9 |
Количество полюсов
|
3 |
Номин напряжение В
|
230/400 |
Температура эксплуатации °C
|
-25…40 |
Тип изделия/компонента
|
Кулачковый переключатель |
Номин напряжение изоляции Ui В
|
660 |
Конструктивное исполнение
|
В корпусе |
Тип подключения силовой электрич цепи
|
Винтовое соединение |
Тип элемента управления
|
Поворотная позиционная ручка (с фиксацией) |
Конструкция прибора
|
Устройство наруж. монтажа |
Номин продолжительный ток Iu А
|
32.0 |
Ток предохранителя qG А
|
50 |
Тип выключателя
|
Переключатель ВКЛ/ОТКЛ |
